Piktogramy Ostrzegawcze – bezpieczne oznakowanie w miejscu pracy

Piktogramy ostrzegawcze stanowią fundamentalny element bezpiecznego środowiska pracy, szczególnie w zakładach produkcyjnych chemicznych i petrochemicznych. Odpowiednie oznakowanie substancji chemicznych i materiałów niebezpiecznych nie tylko umożliwia bezpieczną pracę, ale jest również obowiązkowe na terenie całej Unii Europejskiej. W naszym przewodniku przedstawimy, dlaczego te graficzne symbole są tak istotne dla zdrowia i życia pracowników.

Stosowanie znaków z odpowiednimi piktogramami znacząco poprawia bezpieczeństwo w miejscach pracy. Piktogramy CLP i GHS, będące częścią globalnie zharmonizowanego systemu klasyfikacji, charakteryzują się ujednoliconym wyglądem określonym przez szczegółowe normy prawne. Każda substancja lub mieszanina stwarzająca zagrożenie dla ludzi czy środowiska musi być opatrzona odpowiednią etykietą. Dlatego w tym artykule dokładnie omówimy różne rodzaje piktogramów ostrzegawczych, ich klasyfikację oraz zasady prawidłowego stosowania zgodnie z obowiązującymi przepisami.

Czym są piktogramy ostrzegawcze i dlaczego są ważne

Piktogramy ostrzegawcze to ustandaryzowane symbole graficzne, które pełnią kluczową funkcję w komunikowaniu potencjalnych zagrożeń w środowisku pracy. Dzięki swojej prostej i uniwersalnej formie stanowią one pierwszą linię obrony przed wypadkami i zagrożeniami dla zdrowia pracowników.

Definicja piktogramów ostrzegawczych BHP

Piktogramy ostrzegawcze BHP to specjalne oznaczenia graficzne, których celem jest informowanie o potencjalnych zagrożeniach dla zdrowia i życia występujących w miejscu pracy. Są one integralną częścią systemu bezpieczeństwa i higieny pracy, pomagając zapobiegać wypadkom poprzez wizualne ostrzeganie przed niebezpieczeństwami. Mają one standardową formę i kolorystykę, co umożliwia ich rozpoznanie niezależnie od znajomości języka. Zgodnie z przepisami, pracodawca ma obowiązek zastosowania znaków bezpieczeństwa wszędzie tam, gdzie nie można zlikwidować zagrożenia przez zastosowanie środków ochrony zbiorowej lub innych środków w organizacji pracy i jest niezbędne zachowanie szczególnej ostrożności.

Obecnie stosowane są trzy główne systemy oznaczania i klasyfikacji zagrożeń:

• System ADR – wykorzystywany głównie w transporcie materiałów niebezpiecznych

• System GHS (Globally Harmonized System) / CLP (Classification, Labelling and Packaging) – stosowany do oznaczania substancji niebezpiecznych

• Tradycyjne znaki BHP – stosowane w zakładach pracy

Różnice między piktogramami GHS a znakami BHP

Piktogramy GHS/CLP mają charakterystyczną formę – są to kwadratowe tabliczki ustawione na jednym z rogów, z czarnym symbolem na białym tle, otoczonym czerwoną ramką. Służą one przede wszystkim do oznaczania substancji i mieszanin chemicznych, które mogą stwarzać zagrożenie. Z kolei znaki BHP mają różne kształty i kolory zależnie od ich funkcji – znaki ostrzegawcze mają kształt trójkąta z żółtym tłem i czarnym piktogramem.

Kluczowa różnica polega na obszarze zastosowania – piktogramy GHS dotyczą głównie substancji chemicznych, natomiast znaki BHP odnoszą się do szerszego spektrum zagrożeń występujących w miejscu pracy, takich jak zagrożenia mechaniczne, elektryczne czy związane z infrastrukturą.

Znaczenie graficznej komunikacji zagrożeń

Graficzna komunikacja zagrożeń jest niezwykle skuteczna, ponieważ pozwala na natychmiastowe przekazanie informacji o niebezpieczeństwie. Piktogramy działają na wyobraźnię i są łatwe w interpretacji, umożliwiając szybkie rozpoznanie zagrożenia i odpowiednią reakcję.

Ich uniwersalność jest szczególnie istotna w międzynarodowym środowisku pracy – piktogramy przełamują bariery językowe, zapewniając bezpieczeństwo niezależnie od pochodzenia pracowników. Dlatego też Globalne Zharmonizowany System (GHS) został wprowadzony przez ONZ w 2003 roku, aby ujednolicić oznakowanie substancji niebezpiecznych na całym świecie.

Odpowiednio umieszczone i utrzymane znaki bezpieczeństwa muszą być regularnie czyszczone, konserwowane i sprawdzane, aby zachować swoją czytelność i skuteczność. Liczba i umiejscowienie znaków powinny być dostosowane do wielkości terenu oraz rodzaju i poziomu występujących zagrożeń.

Klasyfikacja piktogramów ostrzegawczych według GHS i CLP

W ramach systemu CLP/GHS przyjęto dziewięć zunifikowanych graficznie znaków, które odpowiadają poszczególnym klasom i kategoriom zagrożenia. Każdy z nich ma kształt kwadratu ustawionego na wierzchołku, z czarnym symbolem na białym tle i czerwoną ramką. Piktogramy te są oznaczane numerami od GHS01 do GHS09, ułatwiając jednoznaczną identyfikację substancji niebezpiecznych.

GHS01: Substancje wybuchowe

Piktogram GHS01 przedstawia symbol wybuchającej bomby. Oznacza niestabilne materiały wybuchowe, materiały wybuchowe z podklas 1.1-1.4, substancje i mieszaniny samoreaktywne (typy A, B) oraz nadtlenki organiczne (typy A, B). Symbol ten ostrzega przed materiałami, które mogą eksplodować pod wpływem ciepła, wstrząsu lub tarcia.

GHS02: Substancje łatwopalne

Symbol płomienia (GHS02) stosuje się do oznaczania gazów i aerozoli łatwopalnych, substancji ciekłych i stałych łatwopalnych, substancji samoreaktywnych, piroforycznych, samonagrzewających się oraz tych, które w kontakcie z wodą wydzielają gazy łatwopalne. Ponadto obejmuje nadtlenki organiczne typów B-F.

GHS03: Substancje utleniające

Piktogram GHS03 przedstawia płomień nad okręgiem i oznacza substancje utleniające w formie gazów, cieczy oraz ciał stałych (kategorie zagrożeń 1, 2, 3). Substancje te mogą spowodować lub intensyfikować pożar poprzez dostarczanie tlenu.

GHS04: Gazy pod ciśnieniem

Symbol butli gazowej (GHS04) wskazuje na gazy sprężone, skroplone, skroplone schłodzone oraz rozpuszczone. Zagrożenie związane jest z potencjalnym wybuchem pojemnika przy ogrzewaniu lub jego pęknięciem przy zamrożeniu.

GHS05–GHS08: Substancje żrące, toksyczne i rakotwórcze

GHS05 (symbol działania żrącego) oznacza substancje korodujące metale oraz powodujące poważne uszkodzenia oczu lub skóry.

GHS06 (czaszka i skrzyżowane piszczele) wskazuje na substancje o ostrej toksyczności.

GHS07 (wykrzyknik) to substancje drażniące, uczulające oraz o działaniu narkotycznym.

GHS08 ostrzega przed substancjami rakotwórczymi, mutagennymi, szkodliwymi dla rozrodczości oraz toksycznymi dla narządów wewnętrznych.

GHS09: Substancje niebezpieczne dla środowiska

Piktogram GHS09 przedstawia symbol środowiska (ryba i drzewo) i dotyczy substancji stwarzających zagrożenie dla środowiska wodnego – zarówno o toksyczności ostrej (kategoria 1), jak i przewlekłej (kategorie 1, 2). Oznakowanie to stosuje się na opakowaniach substancji chemicznych szkodliwych dla organizmów wodnych.

Zastosowanie piktogramów ostrzegawczych w miejscu pracy

Prawidłowe zastosowanie piktogramów ostrzegawczych w zakładach pracy stanowi fundament systemu bezpieczeństwa. Obowiązek ich stosowania spoczywa na pracodawcy, który odpowiada za bezpieczne warunki wykonywania pracy.

Oznakowanie maszyn i urządzeń technicznych

Eksploatacja urządzeń technicznych wiąże się z potencjalnymi zagrożeniami dla zdrowia pracowników. Na maszynach i urządzeniach elektrycznych umieszcza się charakterystyczne żółte trójkąty ostrzegające przed konkretnymi niebezpieczeństwami, takimi jak elementy ruchome, ryzyko zakleszczenia rąk czy niebezpieczeństwo porażenia prądem elektrycznym. Znaki zakazu informują o niepożądanych zachowaniach, na przykład zakazach smarowania urządzeń w ruchu lub zdejmowania osłon podczas pracy. Natomiast znaki nakazu przekazują informacje o koniecznych czynnościach, takich jak stosowanie odpowiednich środków ochrony indywidualnej lub podłączenia uziemienia.

Piktogramy ostrzegawcze w laboratoriach i magazynach

W laboratoriach i pracowniach chemicznych szczególnie istotne jest odpowiednie oznakowanie substancji niebezpiecznych. Charakterystyczne dla tych miejsc są piktogramy CLP, które swoją nazwę wzięły od unijnego rozporządzenia dotyczącego klasyfikacji, oznaczania i pakowania chemikaliów. Miejsca składowania substancji chemicznych powinny być oznakowane znakami ostrzegawczymi informującymi o rodzaju zagrożenia. Jeśli w magazynie przechowywane są różnorodne substancje niebezpieczne, można stosować ogólny znak ostrzegawczy.

Piktogramy chemiczne do oznaczenia substancji chemicznych

Piktogramy chemiczne są kluczowym elementem systemu bezpieczeństwa, ponieważ umożliwiają szybkie rozpoznanie zagrożeń związanych z danymi substancjami w danej przestrzeni. W laboratoriach, gdzie często występują różne substancje toksyczne, ich zastosowanie pomaga w minimalizacji ryzyka wypadków i zapewnia odpowiednie środki ostrożności w danym miejscu. Oprócz piktogramów ważne jest również, aby pracownicy byli odpowiednio przeszkoleni w zakresie interpretacji tych oznaczeń.

Znaki ostrzegawcze w transporcie ADR

Transport materiałów niebezpiecznych wymaga specjalnego oznakowania pojazdów przy pomocy tablic ADR. Są to pomarańczowe odblaskowe tablice informacyjne zawierające dwa numery rozpoznawcze przewożonej substancji: numer rozpoznawczy niebezpieczeństwa (HIN) oraz numer rozpoznawczy materiału (UN). Standardowy wymiar takiej tablicy to 40×30 cm. Przy przewozach materiałów w cysternach stosuje się tablice z numerami, natomiast przy przewozie w sztukach – tablice bez numerów.

Znaki przeciwpożarowe i drogowe

Oznakowanie przeciwpożarowe odgrywa nieocenioną rolę w zapewnieniu bezpieczeństwa w obiektach, gdzie istnieje ryzyko wystąpienia pożaru. Obejmują one zarówno piktogramy, jak i tablice informacyjne, które wskazują na drogi ewakuacyjne oraz lokalizację sprzętu gaśniczego. Ich widoczność i zrozumiałość są niezbędne, aby w sytuacji kryzysowej umożliwić szybkie i skuteczne działanie. Piktogramy stosuje się również na znakach drogowych, aby ostrzegać kierowców o miejscach na drodze, gdzie istnieje lub może wystąpić niebezpieczeństwo.

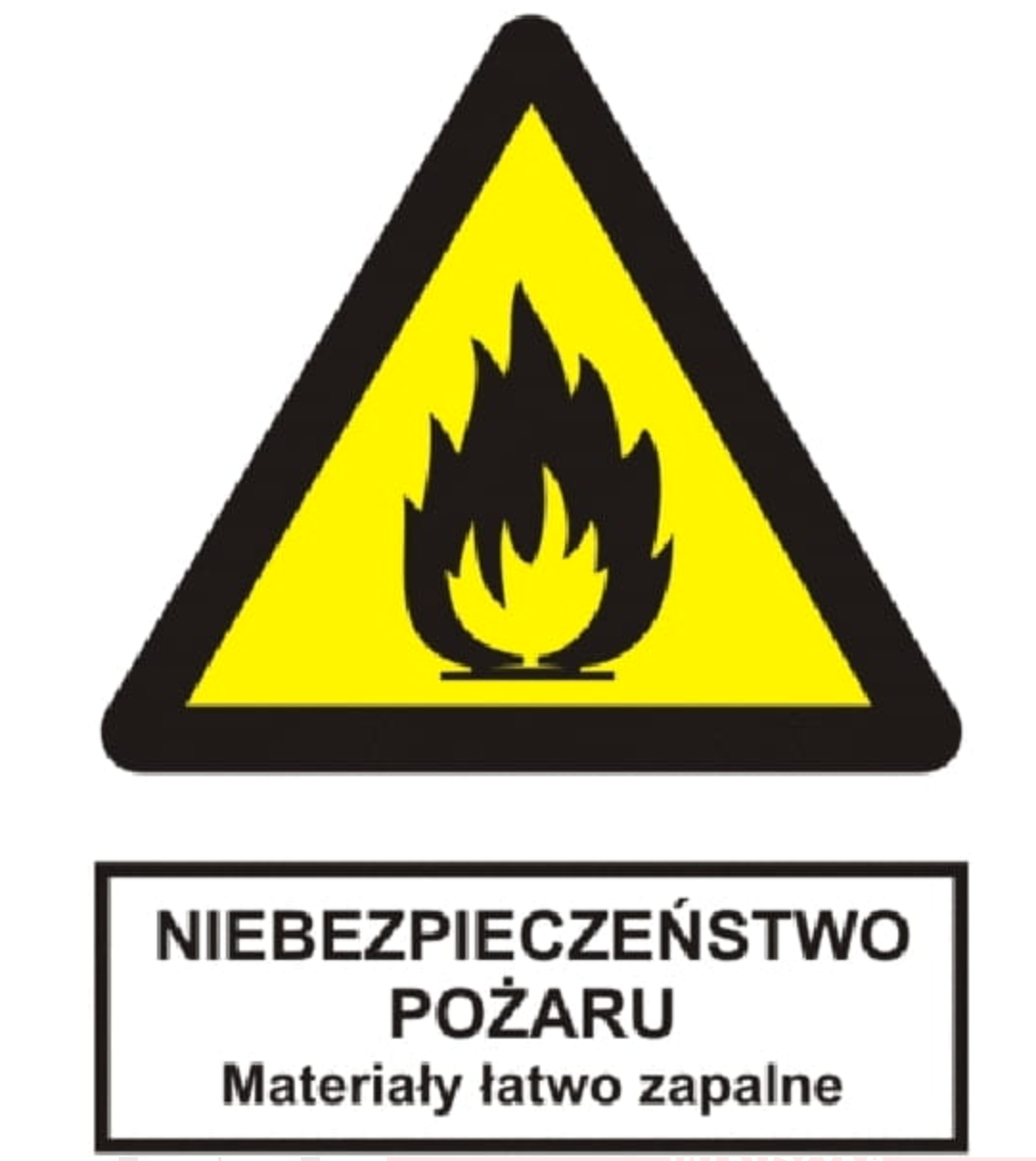

Piktogramy ostrzegawcze z opisem – kiedy warto je stosować

Niektóre zagrożenia są oczywiste na podstawie znaczenia piktogramu, inne natomiast wymagają dodatkowego opisu słownego. Piktogramy stosuje się z opisem przede wszystkim wtedy, gdy w obiekcie przebywają osoby postronne (klienci, kontrahenci), gdy symbol może być niejednoznaczny lub gdy konieczne jest określenie zakresu zagrożenia. Przykładem może być informacyjna tabliczka „Niebezpieczeństwo pożaru – materiały łatwo zapalne", która precyzyjnie informuje o charakterze zagrożenia.

Normy i zasady stosowania piktogramów ostrzegawczych

Standaryzacja oznakowania bezpieczeństwa w Unii Europejskiej zapewnia spójny system informowania o zagrożeniach w miejscach publicznych, niezależnie od barier językowych i kulturowych.

Norma ISO 7010 i PN-EN 7010 – wymagania

Międzynarodowa norma PN-EN ISO 7010 zastąpiła wcześniej stosowane polskie normy PN-N-01256, choć certyfikaty wydane według starych norm pozostają ważne do czasu ich wygaśnięcia. Wprowadzenie nowej normy nie oznacza konieczności natychmiastowej wymiany istniejącego oznakowania, natomiast zaleca się stosowanie nowych znaków przy uzupełnianiu lub wymianie uszkodzonych elementów. Znaki zgodne z ISO 7010 są bardziej intuicyjne i zrozumiałe dla osób z różnych krajów, co szczególnie ważne wobec rosnącego ruchu turystycznego w przestrzeni publicznej i międzynarodowego biznesu w Polsce.

Zasady pierwszeństwa piktogramów GHS

Przy oznaczaniu substancji o wielu zagrożeniach obowiązują ścisłe reguły pierwszeństwa:

• Jeżeli stosuje się piktogram „czaszka i skrzyżowane piszczele” (GHS06), nie należy umieszczać piktogramu „wykrzyknik” (GHS07).

• Gdy obowiązuje piktogram „działanie żrące” (GHS05), nie stosuje się piktogramu „wykrzyknik” w odniesieniu do działania drażniącego na oczy lub skórę.

• Przy oznaczeniu piktogramem GHS08 (zagrożenie dla zdrowia) substancji drażniących drogi oddechowe, nie stosuje się piktogramu GHS07 dotyczącego skóry.

Minimalne wymiary etykiet CLP w zależności od pojemności

Rozmiar etykiet i piktogramów jest ściśle określony przepisami:

• Opakowania do 3 litrów: etykieta minimum 52×74 mm, piktogram minimum 10×10 mm

• Opakowania 3-50 litrów: etykieta minimum 74×105 mm, piktogram minimum 23×23 mm

• Opakowania 50-500 litrów: etykieta minimum 105×148 mm, piktogram minimum 32×32 mm

• Opakowania powyżej 500 litrów: etykieta minimum 148×210 mm, piktogram minimum 46×46 mm

Zgodność z przepisami UE i obowiązki pracodawcy

Pracodawcy muszą przestrzegać dyrektywy 92/58/EWG oraz polskich przepisów zawartych w Obwieszczeniu Ministra Gospodarki z 28 sierpnia 2003 r. Obowiązki obejmują oznakowanie dróg i wyjść ewakuacyjnych oraz pomieszczeń z dwoma wyjściami. Znaki bezpieczeństwa BHP wymagają regularnej konserwacji dla zachowania czytelności, a ich rozmieszczenie powinno uwzględniać charakterystykę obiektu i stopień zagrożenia.

Podsumowanie

Piktogramy ostrzegawcze stanowią nieodzowny element systemu bezpieczeństwa w każdym miejscu pracy. Dzięki ujednoliconym symbolom graficznym pracownicy mogą natychmiast rozpoznać zagrożenie i podjąć odpowiednie działania ochronne. Zatem prawidłowe oznakowanie substancji niebezpiecznych nie jest jedynie wymogiem prawnym, lecz przede wszystkim realnym narzędziem zapobiegania wypadkom.

Warto podkreślić, że system GHS/CLP wprowadził dziewięć standardowych piktogramów, które znacząco ułatwiają identyfikację różnych rodzajów zagrożeń – od substancji wybuchowych i łatwopalnych po materiały żrące i niebezpieczne dla środowiska. Ich uniwersalny charakter pozwala na skuteczną komunikację niezależnie od barier językowych.

Należy również pamiętać, że odpowiedzialność za właściwe oznakowanie ewakuacyjne i PPOŻ spoczywa na pracodawcy. Zgodnie z obowiązującymi normami ISO 7010 i przepisami unijnymi, znaki bezpieczeństwa muszą być regularnie konserwowane i odpowiednio rozmieszczone.

Przestrzeganie zasad stosowania piktogramów ostrzegawczych ma kluczowe znaczenie dla zdrowia i życia wszystkich osób przebywających w miejscu pracy. Świadomość zagrożeń przekazana poprzez klarowne symbole graficzne pozwala skutecznie minimalizować ryzyko wypadków oraz budować kulturę bezpieczeństwa w każdym środowisku zawodowym.
