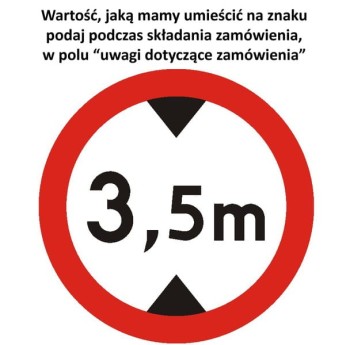

Znak B-16 - Zakaz wjazdu pojazdów o wysokości ponad ... m - II Generacja 900mm- (D) Duży

Dane techniczne: średnica: 900mm

Zastosowanie: drogi ekspresowe, umiesczane przy jezdniach głównych; drogi dwujezdniowe poza obszarem zabudowanym; drogi dwujezdniowe w obszarze zabudowanym, na których dopuszczalna prędkość jest większa niż 60km/h.

Cechy/wyróżniki: folia odblaskowa II generacji, znak posiada oznakowanie CE, wykonany na podkładzie z blachy ocynkowanej 1,25mm z podwójnie giętymi krawędziami po całym obwodzie. Mocowanie znaku za pomocą dwóch uchwytów krawędziowych do słupka.
Znak posiada oznakowanie CE – po zakupie, na życzenie wystawiamy Deklarację Właściwości Użytkowych.
Wszystkie materiały użyte do produkcji znaku posiadają atesty i certyfikaty zgodnie z wymaganiami normy PN-EN 12899-1, które gwarantują jego najwyższą jakość. Do produkcji lic znaków wszystkich generacji używana jest wyłącznie folia odblaskowa z certyfikatem CE – na powierzchni folii (lica znaku) znajduje się znak wodny „CE”.

Dodatkowe informacje:

Znak B-16 "zakaz wjazdu pojazdów o wysokości ponad ... m" należy umieszczać przed takimi obiektami, jak np. tunele lub wiadukty, oraz przed miejscami, gdzie przebiega linia sieci napowietrznej, jeżeli wysokość obiektu nad jezdnią jest mniejsza od 4,5 m. Na znaku podaje się liczbę o 0,5 m mniejszą od wysokości obiektu nad jezdnią. Z tego wynika, że największą wartością liczbową podaną na znaku może być 3,9 m. Wysokość obiektu mierzy się w obrębie drogi, w miejscu, w którym odległość sklepienia obiektu od jezdni jest najmniejsza.

Znak B-16 należy powtórzyć, umieszczając go nad jezdnią, np. na obiekcie. Powyższe zasady ustalania wartości podanej na znaku stosuje się również przy sklepieniach łukowych, z tym że pomiaru dokonuje się w taki sposób, aby odstęp bezpieczeństwa 0,5 m był zachowany między sklepieniem a górną krawędzią pojazdu jadącego możliwie jak najbliżej ściany obiektu.

W przypadkach gdy jezdnia pod obiektem ma więcej niż dwa pasy ruchu dla jednego kierunku, a sklepienie jest w kształcie łuku, wówczas znaki ograniczające wysokość pojazdu umieszcza się nad każdym pasem z podaniem odpowiedniej wartości.

Dokumentacja:

• Instrukcja montażu
• Instrukcja użytkowania
