Konstrukcje wsporcze do znaków drogowych to elementy, na których montuje się znaki, tablice informacyjne i oznakowanie kierunkowe w pasie drogowym. To właśnie one decydują o stabilności oznakowania, jego widoczności oraz trwałości. Źle dobrana konstrukcja może utrudniać odczytanie znaku, obniżać bezpieczeństwo ruchu i generować dodatkowe koszty związane z naprawami lub wymianą. Dobór konstrukcji wsporczej nie może być przypadkowy. Trzeba uwzględnić wielkość znaku lub tablicy, miejsce montażu, sposób posadowienia, przewidywane obciążenia oraz odporność materiału na działanie warunków atmosferycznych. Inne rozwiązania stosuje się przy pojedynczych znakach pionowych, a inne wtedy, gdy oznakowanie ma zostać zamontowane nad jezdnią albo obejmuje kilka pasów ruchu.
Czym są konstrukcje wsporcze i jaką pełnią funkcję?
Konstrukcje wsporcze obejmują elementy służące do bezpiecznego montowania znaków drogowych, znaków informacyjnych oraz tablic informacyjnych. W tej grupie mieszczą się proste słupy, wysięgniki, bramownice i kratownice.
Funkcja konstrukcji wsporczej nie ogranicza się do samego podtrzymania znaku. Musi ona również przenosić obciążenia wynikające z masy tablicy, siły wiatru, opadów oraz długotrwałego użytkowania. Znaczenie ma także stabilność całego układu, ponieważ nawet niewielkie odchylenia mogą pogarszać czytelność oznakowania i wpływać na jego zgodność z wymaganiami technicznymi.
Od czego zależy dobór konstrukcji wsporczej dla znaków drogowych?
Wybór konstrukcji zależy przede wszystkim od tego, jakie znaki lub tablice mają zostać zamontowane. Inne wymagania mają niewielkie znaki pionowych ostrzeżeń, a inne duże tablice kierunkowe o dużych rozmiarach. Znaczenie ma też lokalizacja. Na trasach o większym natężeniu ruchu częściej potrzebne są konstrukcje o większej rozpiętości. Ważne są również obciążenia wywołane przez wiatr, śnieg czy opady, dlatego projekt powinien uwzględniać czynniki atmosferyczne i parametry strefy wiatrowej właściwe dla danej lokalizacji.
Rodzaj znaku i wielkość tablicy mają znaczenie

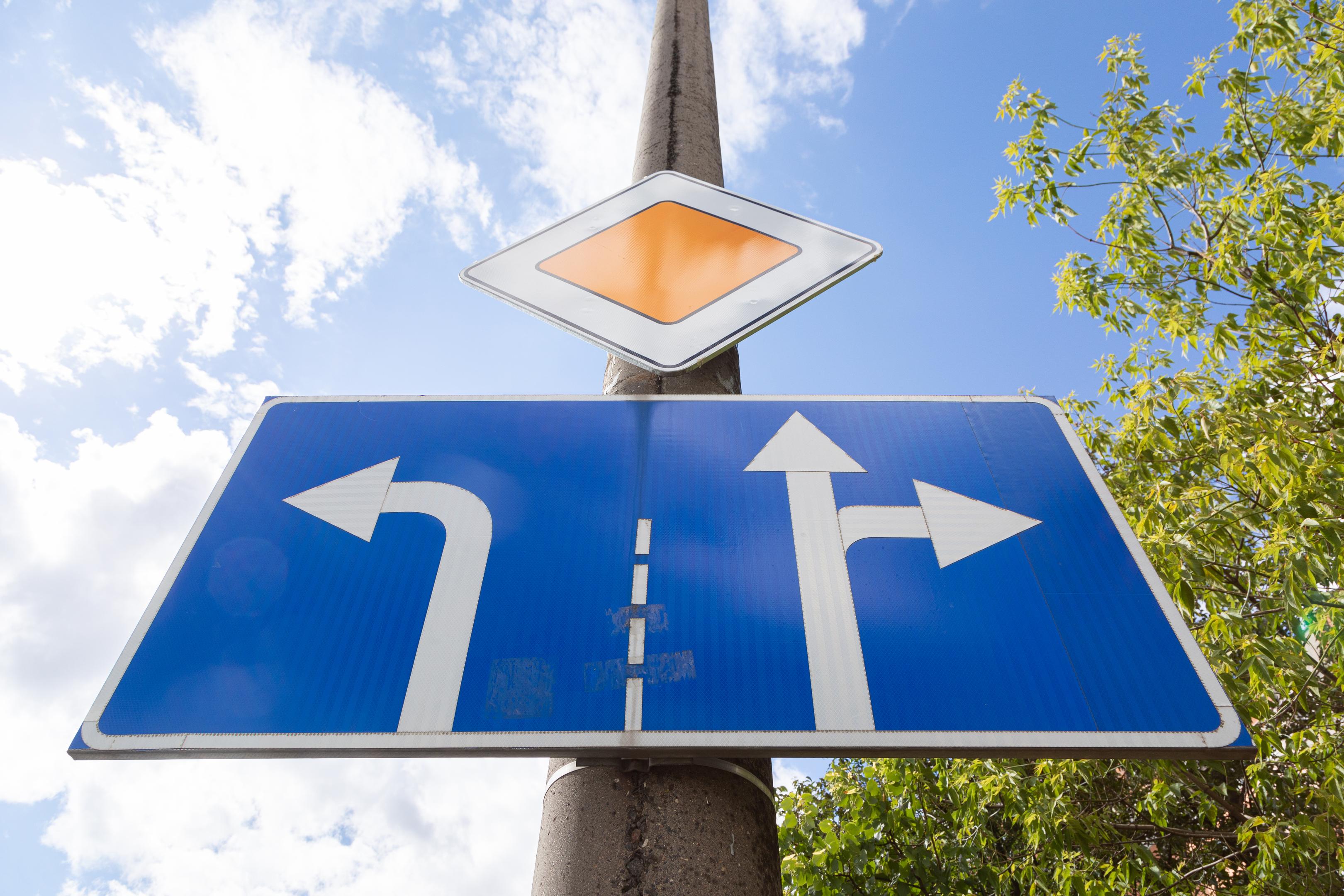

Im większe tablice i im więcej elementów trzeba osadzić w jednym miejscu, tym większa powinna być nośność układu. Wielkość znaku drogowego wpływa na średnicę słupów, sposób posadowienia i rodzaj mocowania. Zazwyczaj stosuje się stalowe słupki do znaków drogowych o średnicach 50, 60 i 76 mm, cynkowane ogniowo albo malowane proszkowo. Mogą mieć przekrój kołowy albo eliptyczny. Zwykle na jednym słupku umieszcza się jeden znak. Jeżeli jednak warunki lokalne tego wymagają, dopuszcza się montaż dwóch albo trzech znaków na jednym słupku lub wysięgniku.
Przy większych formatach zwykłe słupy przestają być wystarczające, bo konstrukcje wsporcze muszą przejąć wyższe obciążenia i zachować estetyczny wygląd mimo intensywnej eksploatacji. Tu liczy się także trwałość układu.
Miejsce montażu zmienia wymagania techniczne
Liczy się nie tylko sam znak, lecz także przestrzeń wokół niego. Tam, gdzie brakuje miejsca przy poboczu, stosuje się wysięgniki typu T i L, które pozwalają przesunąć tablice nad pas ruchu bez zajmowania dodatkowej przestrzeni. Gdy oznakowanie trzeba umieścić nad kilkoma pasami, wykorzystuje się konstrukcje bramowe (kratownice). Składają się one z fundamentów, słupów, rygla oraz łączników. Takie rozwiązania stosuje się również wtedy, gdy tablic drogowych nie da się prawidłowo ustawić wyłącznie na słupkach. Spotyka się je nie tylko na trasach szybkiego ruchu, ale także na drogach miejskich.
O czym trzeba pamiętać przy projektowaniu i montażu konstrukcji wsporczych do znaków?
Dobre konstrukcje wsporcze powinny być wykonane z trwałych materiałów i spełniać wymagania techniczne, w tym posiadać odpowiednie aprobaty techniczne oraz certyfikaty zgodne z Polską Normą. Rury i pozostałe elementy muszą być zaprojektowane pod konkretne zastosowanie, a proces montażu nie może być oddzielany od jakości fundamentu. Właściwe posadowienie odpowiada za bezpieczną pracę układu, natomiast pełne cynkowanie ogniowe zwiększa odporność na korozję i trwałość. Istotne jest też to, by podczas montowania tarcze znaków były odpowiednio ustawione względem osi jezdni, bo wpływa to na ich czytelność i zgodność z zasadami prawa.
Jak dobrać długość słupka do znaku drogowego?
Dobór długości słupka nie powinien opierać się wyłącznie na rozmiarze samego znaku. Trzeba uwzględnić także docelową wysokość montażu, sposób osadzenia w gruncie oraz warunki terenowe. Im większy znak albo trudniejsze warunki montażowe, tym większe znaczenie ma właściwe dobranie długości całego elementu.
Jeżeli słupek ma zostać trwale osadzony w podłożu, jego część musi zostać przeznaczona na posadowienie. Z tego powodu długość całkowita słupka zawsze powinna być rozpatrywana razem z planowaną głębokością osadzenia.
Sprawdź: Przedłużki do znaków drogowych
Słupki do znaków drogowych powinny być osadzane w podłożu w sposób dostosowany do warunków technicznych terenu i rodzaju gruntu. Wymiary fundamentu nie są zawsze identyczne, bo zależą od konkretnej lokalizacji, wielkości znaku i przewidywanych obciążeń.
Jako punkt odniesienia przyjmuje się zwykle fundament o szerokości od 20 do 30 cm oraz wysokości od 70 do 80 cm. To właśnie fundament odpowiada za stabilność całego układu, dlatego nie można traktować go jako dodatku do konstrukcji. Nawet dobry słupek nie spełni swojej funkcji, jeżeli zostanie osadzony w niewłaściwie wykonanym fundamencie.
Jak ustawia się tarczę znaku na konstrukcji wsporczej?
Przy montażu znaku liczy się nie tylko wysokość i stabilność, ale również ustawienie samej tarczy względem osi jezdni. Tarcze znaków powinny być odchylone w poziomie od linii prostopadłej do osi jezdni. Przyjmuje się odchylenie około 5° w kierunku jezdni.
To ważne, ponieważ wpływa na widoczność znaku i ogranicza niepożądane odbicia światła. Prawidłowe ustawienie tarczy poprawia czytelność oznakowania i pomaga zachować zgodność z wymaganiami technicznymi.
Inne konstrukcje wsporcze: stojaki do znaków
Nie każda konstrukcja wsporcza ma formę klasycznego słupka osadzanego w gruncie. W części zastosowań wykorzystuje się stojaki do znaków.

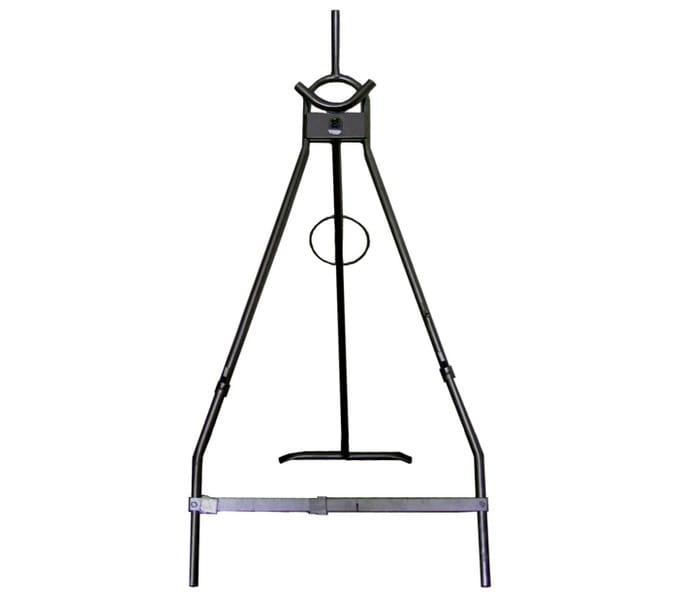

Stojaki metalowe ocynkowane dobrze sprawdzają się na zewnątrz, ponieważ zabezpieczenie antykorozyjne zwiększa ich trwałość. W tej grupie można znaleźć zarówno typowe stojaki do znaków U-3 i U-20, jak i proste słupki przeznaczone do mocowania tablic tego typu. Przy ich wyborze znaczenie mają nie tylko materiał i rodzaj wykończenia, ale również konkretne wymiary, które wpływają na stabilność i sposób ustawienia oznakowania.
Elementy montażowe do znaków drogowych – co tworzy cały system?
Konstrukcja wsporcza to nie tylko słupek, wysięgnik albo kratownica. Równie ważne są elementy montażowe, które odpowiadają za połączenie znaku z konstrukcją oraz stabilne osadzenie całości. W tej grupie mieszczą się uchwyty do znaków drogowych, obejmy na słupek, przedłużki do słupków, podstawy do znaków drogowych, kołki, kotwy i systemy zaciskowe.
Sprawdź: Elementy montażowe do znaków drogowych
Przykładem takiego rozwiązania jest system BAND-IT, obejmujący taśmy zaciskowe, zamki, zapinki, zaciski i klamry. Tego typu elementy stosuje się wtedy, gdy znak trzeba zamocować do istniejącego słupa, masztu lub innej konstrukcji bez klasycznego wiercenia czy spawania. To ważna grupa produktów, bo pozwala wykorzystać już istniejącą infrastrukturę i dopasować sposób montażu do warunków miejsca.
Uchwyty, obejmy i wysięgniki ścienne do znaków
Uchwyty i obejmy umożliwiają zamocowanie tarczy znaku do słupka albo innego elementu nośnego. Odpowiadają za stabilne połączenie i właściwe ustawienie oznakowania. Z kolei wysięgniki ścienne pozwalają montować znaki do ścian budynków lub innych pionowych powierzchni, gdy nie ma możliwości zastosowania słupka osadzanego w gruncie.
Takie rozwiązania sprawdzają się między innymi na terenach prywatnych, przy obiektach przemysłowych, na parkingach, w garażach, przy wjazdach oraz wszędzie tam, gdzie układ przestrzeni wymaga niestandardowego sposobu montażu.
Tutaj znajdzie: Uchwyty i mocowania do znaków drogowych
Podstawy do znaków drogowych – kiedy są potrzebne?
Podstawy pod znaki drogowe stosuje się wtedy, gdy oznakowania nie osadza się na stałe w gruncie. Mogą to być podstawy z PCV, gumowe stopy drogowe albo inne elementy balastowe przystosowane do ustawiania słupków, sierżantów lub oznakowania tymczasowego.
Takie rozwiązania wykorzystuje się tam, gdzie potrzebna jest mobilność, szybki montaż albo czasowa organizacja ruchu. Wówczas cała konstrukcja musi pozostać stabilna mimo braku tradycyjnego fundamentu. Dobór podstawy powinien być dopasowany do rodzaju oznakowania, masy układu oraz warunków użytkowania.
Dlaczego trwałość i wygląd mają równie duże znaczenie?
Konstrukcje do oznakowania pracują przez lata, dlatego powinny być nie tylko solidnie wykonane, ale też odporne na zmienne warunki pogodowe i zachowywać estetyczny wygląd. W przestrzeni publicznej liczy się jakość, bo źle dobrane albo źle wykonane elementy szybciej tracą przydatność i mogą pogarszać odbiór całego oznakowania. Konstrukcje barwy szarej neutralnej lub w naturalnym wykończeniu cynkowym łatwiej wpisują się w otoczenie, a jednocześnie nie odciągają uwagi od samych znaków.
W oznakowaniu drogowym nie ma miejsca na przypadkowe wybory. Jeśli szukasz sprawdzonych produktów, sprawdź naszą ofertę w sklepie: znakidrogowe24.pl
